எச்.ஜி.எல் தொடர் சுமை தனிமைப்படுத்தல் சுவிட்ச் ஒரு துண்டிப்பாளருக்கு கட்டமைப்பில் ஒத்திருக்கிறது (இரண்டுமே துண்டிப்பு நிலையில் புலப்படும் துண்டிப்பு புள்ளிகளைக் கொண்டுள்ளன), ஆனால் இது சுற்றுகளைத் திறந்து மூடுவதற்கு பயன்படுத்தப்படலாம், இது ஒரு சர்க்யூட் பிரேக்கரை ஒத்திருக்கிறது.
இருப்பினும், ஒரு சர்க்யூட் பிரேக்கர் எந்த சுற்றுவட்டத்தையும் கட்டுப்படுத்த முடியும், அதே நேரத்தில் அலோட் பிரேக் சுவிட்ச் சுமை மின்னோட்டத்தை மட்டுமே இயக்கலாம் அல்லது முடக்கலாம் அல்லது சுமை மின்னோட்டத்தை அணைக்க முடியும், எனவே இது சாதாரண நிலைமைகளின் கீழ் சுற்றவும் சுற்றுகளிலும் மட்டுமே பயன்படுத்தப்படுகிறது, குறுகிய சுற்று தவறு மின்னோட்டம் அல்ல. இருப்பினும், அதன் அமைப்பு குறுகிய சுற்று நேரத்தின் தவறு மின்னோட்டத்தை சேதமின்றி கடக்க வேண்டும்.
வில் அணைக்கும் சாதனம் மற்றும் சுமை இடைவெளி சுவிட்சின் தொடர்பு ஆகியவை சுமை மின்னோட்டத்தை துண்டித்து இணைக்க வடிவமைக்கப்பட்டுள்ளதால், சுமை இடைவெளி சுவிட்ச் பெரும்பாலான சந்தர்ப்பங்களில் உருகியுடன் பயன்படுத்தப்பட வேண்டும், மேலும் பிந்தையது குறுகிய சுற்று தவறு மின்னோட்டத்தை துண்டிக்க பொறுப்பாகும்.
சுமை துண்டிக்கும் சுவிட்சுகளின் திறப்பு மற்றும் நிறைவு அதிர்வெண் மற்றும் இயக்க வாழ்க்கை பொதுவாக சர்க்யூட் பிரேக்கர்களை விட அதிகமாக இருக்கும்.
எச்.ஜி.எல் சுமை முறிவு துண்டிப்பு சுவிட்சுகள் அதிக அளவு மின் மின்னோட்டத்தைக் கையாள வடிவமைக்கப்பட்டுள்ளன, மேலும் அதிக சுமை நிலைமைகளின் கீழ் கூட பாதுகாப்பான துண்டிக்கப்படுவதை உறுதி செய்கிறது.
நீடித்த பொருட்களுடன் கட்டப்பட்ட இந்த சுவிட்சுகள் நீண்டகால செயல்திறனை வழங்குகின்றன மற்றும் கடுமையான சுற்றுச்சூழல் நிலைமைகளைத் தாங்கும்.
எச்.ஜி.எல் சுமை இடைவெளி துண்டிப்பு சுவிட்சுகளின் சிறிய மற்றும் பணிச்சூழலியல் வடிவமைப்பு விண்வெளி-கட்டுப்படுத்தப்பட்ட சூழல்களில் கூட அவற்றை நிறுவவும் பராமரிக்கவும் எளிதாக்குகிறது.
வில் அணைக்கும் அறைகள் மற்றும் புலப்படும் இடைவெளி குறிகாட்டிகள் உள்ளிட்ட மேம்பட்ட பாதுகாப்பு அம்சங்களுடன் பொருத்தப்பட்டிருக்கும், இந்த சுவிட்சுகள் செயல்பாட்டு பாதுகாப்பை மேம்படுத்துகின்றன.
மின் சுற்றுகளைத் துண்டிப்பதற்கான நம்பகமான வழிமுறையை வழங்குவதன் மூலம், எச்.ஜி.எல் சுமை இடைவெளி துண்டிப்பு சுவிட்சுகள் மின் விபத்துக்கள் மற்றும் உபகரணங்கள் சேதத்தைத் தடுக்க உதவுகின்றன.
இந்த சுவிட்சுகள் மின் சாதனங்களை விரைவாகவும் பாதுகாப்பாகவும் தனிமைப்படுத்தவும், பராமரிப்பை எளிதாக்கவும், வேலையில்லா நேரத்தைக் குறைக்கவும் அனுமதிக்கின்றன.
மின் விநியோகம், தொழில்துறை இயந்திரங்கள் மற்றும் வணிக மின் நிறுவல்கள் உள்ளிட்ட பலவிதமான பயன்பாடுகளுக்கு ஏற்றது.
எச்.ஜி.எல் சுமை இடைவெளி துண்டிப்பு சுவிட்சுகள் சர்வதேச பாதுகாப்பு மற்றும் செயல்திறன் தரங்களை பூர்த்தி செய்கின்றன, ஒழுங்குமுறை தேவைகளுக்கு இணங்குவதை உறுதி செய்கின்றன.
7. 63 ~ 3150A இன் மின் மற்றும் இயந்திர பண்புகள்
| வழக்கமான வெப்பமூட்டும் தற்போதைய எல்.டி.எச் | 63 அ | 100 அ | 160 அ | 250 அ | 400 அ | 630 அ | 1000 அ | 1250 அ | 1600 அ | 2000 அ | 2500 அ | 3150 அ | ||
| மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் UI (v) | 750 | 800 | 1000 | |||||||||||
| மின்கடத்தா வலிமை (வி) | 3000 | 3500 | ||||||||||||
| மதிப்பிடப்பட்ட உந்துவிசை UIMP (KV) ஐத் தாங்குகிறது | 6 | 8 | 12 | |||||||||||
| மதிப்பிடப்பட்ட வேலை மின்னழுத்தம் UE (v) | AC400、600 | |||||||||||||
| மதிப்பிடப்பட்ட அதிர்வெண் | 50 ஹெர்ட்ஸ் | |||||||||||||
| Utlization வகை | AC-21、22、23 | |||||||||||||
| மதிப்பிடப்பட்டது வேலை நடப்பு (அ) |
AC440V | ஏசி -21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| ஏசி -22 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| ஏசி -23 | 50 | 80 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1250 | 2000 | 2500 | ||
| AC660V | ஏசி -21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| ஏசி -22 | 63 | 80 | 100 | 200 | 315 | 400 | 630 | 630 | 800 | 1000 | 1000 | 1250 | ||
| ஏசி -23 | 40 | 63 | 63 | 125 | 200 | 250 | 250 | 400 | 500 | / | / | / | ||
| மதிப்பிடப்பட்ட தயாரிக்கும் திறன் (அ) | 10LE | |||||||||||||
| மதிப்பிடப்பட்ட பிரேக்கின் திறன் (அ) | 8LE | |||||||||||||
| மதிப்பிடப்பட்ட குறுகிய-சுற்று தயாரிக்கும் கேபாஸ்டி கே.சி.எம் (கே.ஏ) | 1.7 | 1.7 | 12 | 17 | 30 | 40 | 70 | 70 | ||||||
| 1S குறுகிய நேரம் தற்போதைய LCW (KA) ஐத் தாங்குகிறது | 3 | 3 | 10 | 12 | 20 | 25 | 50 | 50 | ||||||
| இயந்திர வாழ்க்கை (நேரங்கள்) | 5000 | 5000 | 5000 | 3000 | 2000 | 1000 | ||||||||
| மின் வாழ்க்கை (நேரங்கள்) | 1000 | 1000 | 1000 | 600 | 300 | / | ||||||||
| இயக்க முறுக்கு (N.M) | 3.5 | 3.5 | 6.5 | 10 | 15 | 27 | 60 | |||||||
| எடை (கிலோ) (கைப்பிடி இல்லாமல்) |
3 ப | 0.32 | 0.39 | 0.88 | 1.6 | 3.8 | 4.2 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | |
| 4 ப | 0.34 | 0.41 | 1.1 | 2 | 4.6 | 5 | 13 | 13 | 20 | 40 | 40 | 49 | ||

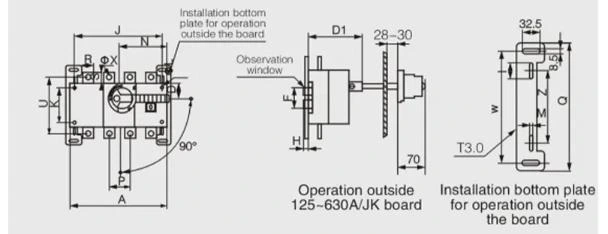

| விவரக்குறிப்பு. | கீழ் பலகையின் பரிமாணம் | ||||
| 125 ~ 630 அ | 1 | M | Z | W | Q |
| 125 அ | 55 | 5.5 | 85 | 190 | 218 |
| 160 அ | 55 | 5.5 | 85 | 190 | 218 |
| 200 அ | 55 | 5.5 | 85 | 190 | 218 |
| 250 அ | 55 | 5.5 | 85 | 190 | 218 |
| 315 அ | 60 | 6.5 | 130 | 240 | 270 |
| 400 அ | 60 | 6.5 | 130 | 240 | 270 |
| 500 அ | 60 | 6.5 | 130 | 240 | 270 |
| 630 அ | 60 | 6.5 | 130 | 240 | 270 |

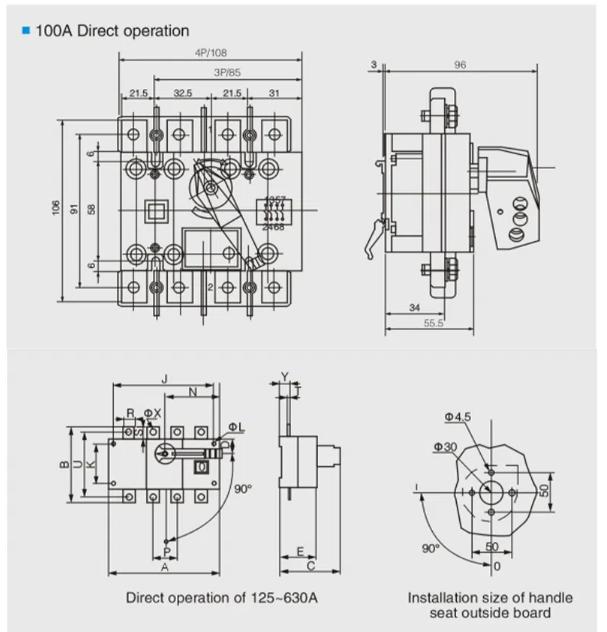

| விவரக்குறிப்பு. | ஒட்டுமொத்த மற்றும் நிறுவல் பரிமாணம் | |||||||||||||||||||||
| இல் | A | A1 | B | C | D | டி 1 | E | Φl | J | ஜே 1 | K | N | P | R | S | T | U | Φx | Y | F | H | |
| 125 அ/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 125 அ/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160 அ/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160 அ/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 200 அ/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 200 அ/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250 அ/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250 அ/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 315 அ/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 315 அ/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400 அ/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400 அ/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 500 அ/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 500 அ/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630 அ/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630 அ/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
